DS模型数据变更消息用户指南

1.模型订阅

想要订阅并消费模型数据变更消息，有以下几个前提：

  • DS Server配置了MQ相关环境变量
  • DS Server模型订阅功能开关开启
  • 关注的模型被订阅

1.1 DS Server配置MQ相关环境变量（环境变量配置完成后需要重启DS服务）

模型数据变更消息功能依赖于MQ实现，目前支持RocketMQ，RocketMQ目前主流主要有两种，一种是开源版的RocketMQ，另一种是阿里云的RocketMQ， 这两个在具体使用和配置上存在一些差别，因此DS Server在配置MQ环境变量时存在一些差异。

1.1.1 使用开源版RocketMQ

SUBSCRIBE=true
SUBSCRIBE_VERSION=V2    #0.16使用V2版本的消息格式
MQ_SERVER_ADDRESS=127.0.0.1:9876    #MQ的Server Address
CLIENT_TYPE=ROCKETMQ    #当前MQ类型

开源版的RocketMQ可以自动创建Topic,DS Server发送模型数据变更消息的Topic为固定前缀”DATASTORE_SUBSCRIBE_“加当前模型的租户id,比如当前 被订阅模型的租户id为trantor,那么Topic为DATASTORE_SUBSCRIBE_trantor

1.1.2 使用阿里云RocketMQ

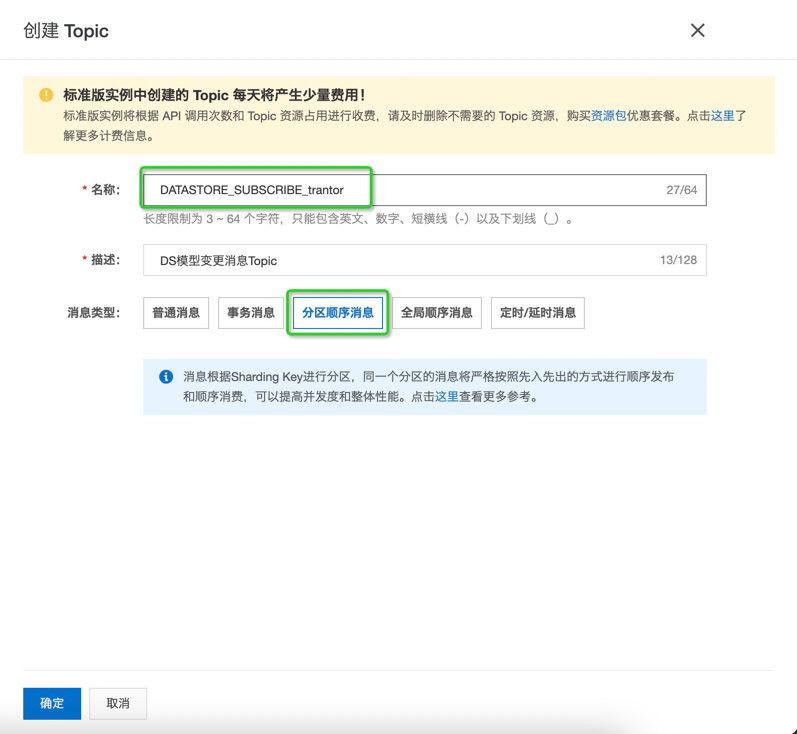

使用阿里云的RocketMQ（ONS）时，需要提前在阿里云控制台上创建好DS Server发送模型数据变更消息需要的Topic, 如当前需要的Topic为DATASTORE_SUBSCRIBE_trantor ,

阿里云创建Topic

消息类型选择分区顺序消息

SUBSCRIBE=true
SUBSCRIBE_VERSION=V2    #0.16使用V2版本的消息格式
MQ_SERVER_ADDRESS=127.0.0.1:9876    #MQ的Server Address
CLIENT_TYPE=ONS    #当前MQ类型
ALIYUN_ACCESSKEY=   #阿里云ONS AccessKey
ALIYUN_SECRETKEY=   #阿里云ONS Secret

1.1.3 补充

DS Server发送的模型变更消息为分区顺序消息，分区Key为当前模型名称，对同一个模型来说，模型的增删改应该是严格有序的。

1.2 调用DS接口订阅模型

DS Server提供订阅模型/取消订阅模型的接口，所以直接调用DS的接口即可完成对模型的订阅/取消订阅功能，

  • 订阅 AutumnClient.subscribe(ModelSubscribeRequest)，
  • 取消订阅 AutumnClient.unsubscribe(ModelUnsubscribeRequest) demo:
      // 订阅目标模型，以 base_User,base_Staff 模型为例
      ModelSubscribeRequest subscribeRequest = new ModelSubscribeRequest();
      // projectId来源于当前业务模块的DS_PROJECT_ID环境变量
      subscribeRequest.setProjectId("trantor_060");
      // 这里记录要订阅的模型名称以及相关事件类型，详情参考文档"发送原理"一节
      HashMap<String, String> subscribeModels = new HashMap<>();
      subscribeModels.put("base_User", "CUD");
      subscribeModels.put("base_Staff", "CUD");
      subscribeRequest.setSubscribeModels(subscribeModels);
      autumnClient.subscribe(subscribeRequest);


      // 取消订阅目标模型，以 base_User 模型为例
      ModelUnsubscribeRequest unSubscribeRequest = new ModelUnsubscribeRequest();
      // projectId来源于当前业务模块的DS_PROJECT_ID环境变量
      unSubscribeRequest.setProjectId("trantor_060");
      // 这里记录要取消订阅的模型名称
      HashSet<String> modelNames = new HashSet<>();
      modelNames.add("base_User");
      unSubscribeRequest.setModelNames(modelNames);
      autumnClient.unsubscribe(unSubscribeRequest);

2.业务端订阅消费被订阅的模型变更消息

DS提供了消费模型数据变更消息的SDK，该SDK主要简化了相关配置，规范化相关代码，提供统一的Consumer接口

2.1 依赖DS-MQ-SDK

<dependency>
    <groupId>io.terminus.platform</groupId>
    <artifactId>autumn-data-subscribe</artifactId>
    <version>5.2.0-SNAPSHOT</version>
</dependency>

2.2 配置MQ相关环境变量

2.2.1 使用开源版RocketMQ

application.yml中添加如下配置：

autumn:
  subscribe:
    enable: true #MQ开关
terminus:
  mqServerAddress: ${MQ_SERVER_ADDRESS:127.0.0.1:9876}
  clientType: ${CLIENT_TYPE:ROCKETMQ}
  maxReconsumeTimes: ${MAX_RECONSUME_TIMES:-1}

环境变量中的配置：

MQ_SERVER_ADDRESS=  #RocketMQ地址
DS_MQ_CONSUMER_GROUP=   #consumerGroup 非必填,具体介绍请看2.2.2章节
DS_PROJECT_ID=  #当前租户id

2.2.2 使用阿里云RocketMQ

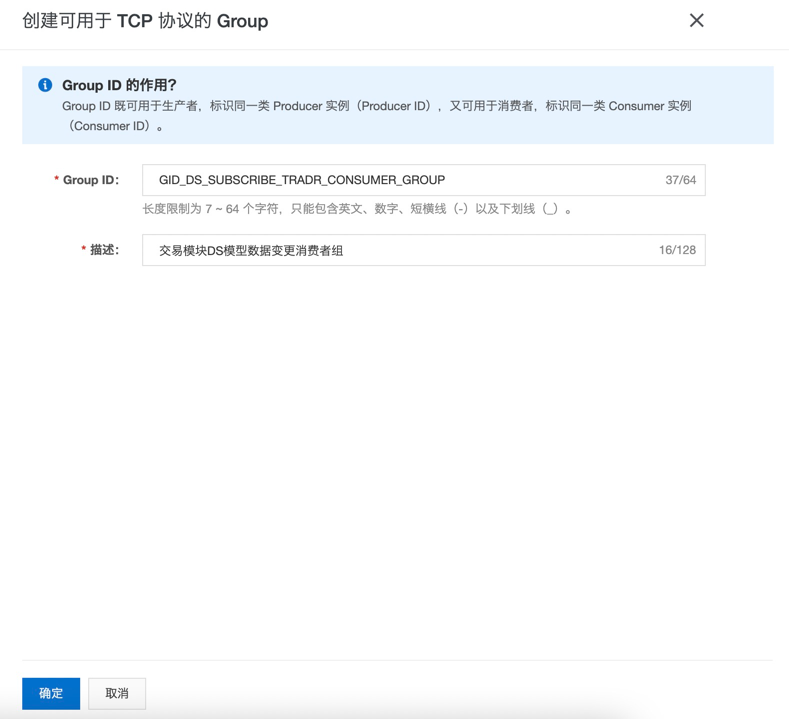

在阿里云RocketMQ控制台上创建当前模块的ConsumerGroup，比如当前ConsumerGroup为GID_TRADR_CONSUMER_GROUP

创建消费者组

application.yml中添加如下配置：

autumn:
  subscribe:
    enable: true #MQ开关
terminus:
  mqServerAddress: ${MQ_SERVER_ADDRESS:127.0.0.1:9876} #阿里云RocketMQ地址
  clientType: ${CLIENT_TYPE:ONS}
  maxReconsumeTimes: ${MAX_RECONSUME_TIMES:-1}
  aliyun:
    accessKey: ${ALIYUN_ACCESSKEY:}
    secretKey: ${ALIYUN_SECRETKEY:}

环境变量中的配置：

MQ_SERVER_ADDRESS=      #阿里云ONS地址
ALIYUN_ACCESSKEY=       #阿里云AccessKey
ALIYUN_SECRETKEY=       #阿里云Secret
DS_MQ_CONSUMER_GROUP=   #consumerGroup 必填,具体介绍请看2.2.2章节
DS_PROJECT_ID=  #当前租户id

2.2.2 部分环境变量解释

  • MAX_RECONSUME_TIMES：MAX_RECONSUME_TIMES为消息投递失败后的最大重试次数，-1代表无线重试，比如某一模型消息消费失败，MAX_RECONSUME_TIMES当前设置的值为-1,因为消息为 分区顺序消息，分区key为当前模型名称，那么当前模型的消息会阻塞住，知道该消息消费成功或忽略掉。某一个模型消息阻塞不会影响其他模型消息的正常消费。

  • DS_MQ_CONSUMER_GROUP：DS_MQ_CONSUMER_GROUP用来自定义设置消费者组ConsumerGroup。使用开源版的RocketMQ时，如果没有主动配置该环境变量， SDK会根据当前模块全路径计算出一个ConsumerGroup，同一个模块无论部署几个节点都会生成相同的ConsumerGroup；使用阿里云RocketMQ时，由于ConsumerGroup需要 手动创建，所以需要在阿里云RocketMQ控制台提前创建好ConsumerGroup，然后配置DS_MQ_CONSUMER_GROUP环境变量。

2.3 实现autumn-data-subscribe SDK中提供的DataStoreSubscribeMsgConsumer接口

//监听base_User的Listener
@DataStoreEventListener(listenModels={"base_User"})
@Slf4j
public class BaseUserMsgConsumerDemo implements DataStoreSubscribeMsgConsumer {
    @Override
    public boolean consume(DataStoreTransactionMsg message) {
        log.info("成功接收到MQ消息：message:{}",message);
        //业务逻辑
        return true;
    }
}
//监听base_Staff的Listener
@DataStoreEventListener(listenModels={"base_Staff"})
@Slf4j
public class BaseStaffMsgConsumerDemo implements DataStoreSubscribeMsgConsumer {
    @Override
    public boolean consume(DataStoreTransactionMsg message) {
        log.info("成功接收到MQ消息：message:{}",message);
        //业务逻辑
        return true;
    }
}
//或者在一个Listener中同时监听base_User和base_Staff,
@DataStoreEventListener(listenModels={"base_User","base_Staff"})
@Slf4j
public class BaseUserAndBaseStaffMsgConsumerDemo implements DataStoreSubscribeMsgConsumer {
  @Override
  public boolean consume(DataStoreTransactionMsg message) {
    log.info("成功接收到MQ消息：message:{}",message);
    //业务逻辑
    return true;
  }
}

@DataStoreEventListener注解配置当前Consumer订阅哪些模型的数据变更消息，默认为*，代表监听当前项目下所有被订阅的模型。

2.4 消息格式（V2版本）

上面介绍了如何订阅模型，如何消费消息，以及相关的配置，本章节介绍一些模型数据变更消息的消息格式，以便拿到模型数据变更消息后能正确处理消费。 0.16版本之前为V1版本的消息格式，在0.16迭代中，V1版本的消息格式不能满足业务需求，因此添加了V2版本的消息格式，为了兼容老版本，在DS Server段采用 环境变量控制（1.1章节），以下消息格式为V2版本的消息格式。

2.4.1 单个和批量创建举例

{
  "messageList": [
    {
      "type": "Create",
      "modelName": "user_center_LogicalUser",
      "id": "601",
      "createMsg": {
        "body": {
          "createdAt": "2020-03-30 16:55:03",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user6",
          "id": "601",
          "age": 18,
          "updatedAt": "2020-03-30 16:55:03"
        }
      },
      "messageTime": "Mar 30, 2020 4:55:03 PM"
    },
    {
      "type": "Create",
      "modelName": "user_center_LogicalUser",
      "id": "602",
      "createMsg": {
        "body": {
          "createdAt": "2020-03-30 16:55:03",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user6",
          "id": "602",
          "age": 18,
          "updatedAt": "2020-03-30 16:55:03"
        }
      },
      "messageTime": "Mar 30, 2020 4:55:03 PM"
    }
  ],
  "projectId": "ds_unit_test_project"
}

2.4.2 单个和批量修改举例

{
  "messageList": [
    {
      "type": "Update",
      "modelName": "user_center_User",
      "id": "1000002",
      "updateMsg": {
        "before": {
          "json_field": "{}",
          "createdAt": "Mar 30, 2020 4:55:02 PM",
          "datetime": "May 22, 1970 4:36:53 PM",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user3",
          "id": "1000002",
          "age": 18,
          "updatedAt": "Mar 30, 2020 4:55:02 PM"
        },
        "after": {
          "id": "1000002",
          "name": "user3",
          "phone": "18358105381",
          "datetime": "May 22, 1970 4:36:53 PM",
          "age": 18,
          "isDeleted": 0,
          "createdAt": "Mar 30, 2020 4:55:02 PM",
          "updatedAt": "Mar 30, 2020 4:55:03 PM"
        }
      },
      "messageTime": "Mar 30, 2020 4:55:03 PM"
    },
    {
      "type": "Update",
      "modelName": "user_center_User",
      "id": "1000003",
      "updateMsg": {
        "before": {
          "json_field": "{}",
          "createdAt": "Mar 30, 2020 4:55:02 PM",
          "datetime": "May 22, 1970 4:36:53 PM",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user3",
          "id": "1000003",
          "age": 18,
          "updatedAt": "Mar 30, 2020 4:55:02 PM"
        },
        "after": {
          "id": "1000003",
          "name": "user3",
          "phone": "18358105381",
          "datetime": "May 22, 1970 4:36:53 PM",
          "age": 18,
          "isDeleted": 0,
          "createdAt": "Mar 30, 2020 4:55:02 PM",
          "updatedAt": "Mar 30, 2020 4:55:03 PM"
        }
      },
      "messageTime": "Mar 30, 2020 4:55:03 PM"
    }
  ],
  "projectId": "ds_unit_test_project",
}

2.4.3 单个和批量删除消息格式举例

{
  "projectId": "test",
  "timestamp": 1586748574139,
  "md5OfProjectIdAndTimestamp": "0b03c9a1574d3450b2acafea9755aadd",
  "messageList": [
    {
      "type": "Delete",
      "modelName": "People",
      "id": "601",
      "messageTime": "Apr 13, 2020 11:29:34 AM",
      "deleteMsg": {
        "body": {
          "createdAt": "2020-03-30 16:55:03",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user6",
          "id": "601",
          "age": 18,
          "updatedAt": "2020-03-30 16:55:03"
        }
      }
    },
    {
      "type": "Delete",
      "modelName": "People",
      "id": "602",
      "messageTime": "Apr 13, 2020 11:29:34 AM",
      "deleteMsg": {
        "body": {
          "createdAt": "2020-03-30 16:55:03",
          "isDeleted": 0,
          "phone": "18358105381",
          "name": "user6",
          "id": "602",
          "age": 18,
          "updatedAt": "2020-03-30 16:55:03"
        }
      }
    }
  ]
}

常见问题及排查方案

1.消费者没有收到订阅的模型的消息

以开源版RocketMQ为例

  1. DSServer: 1.首先检查该模型是否被订阅(这一步有问题的概率目前比较小)。 2.目前DS发送模型变更消息已经由事务前发送消息改为事务后发送消息，并且MQ消息发送失败不影响事务的正常提交，所以可以先排查DS日志，找到相关模型是否消息发送失败，或者再次触发当前模型CUD操作，查看当前时间MQ中是否存在相应的消息。

  2. MQ: 如果MQ中存在消息，说明DS-Server正常，可以查看未收到消息的业务模块的ConsumerGroup是否已经消费该消息。

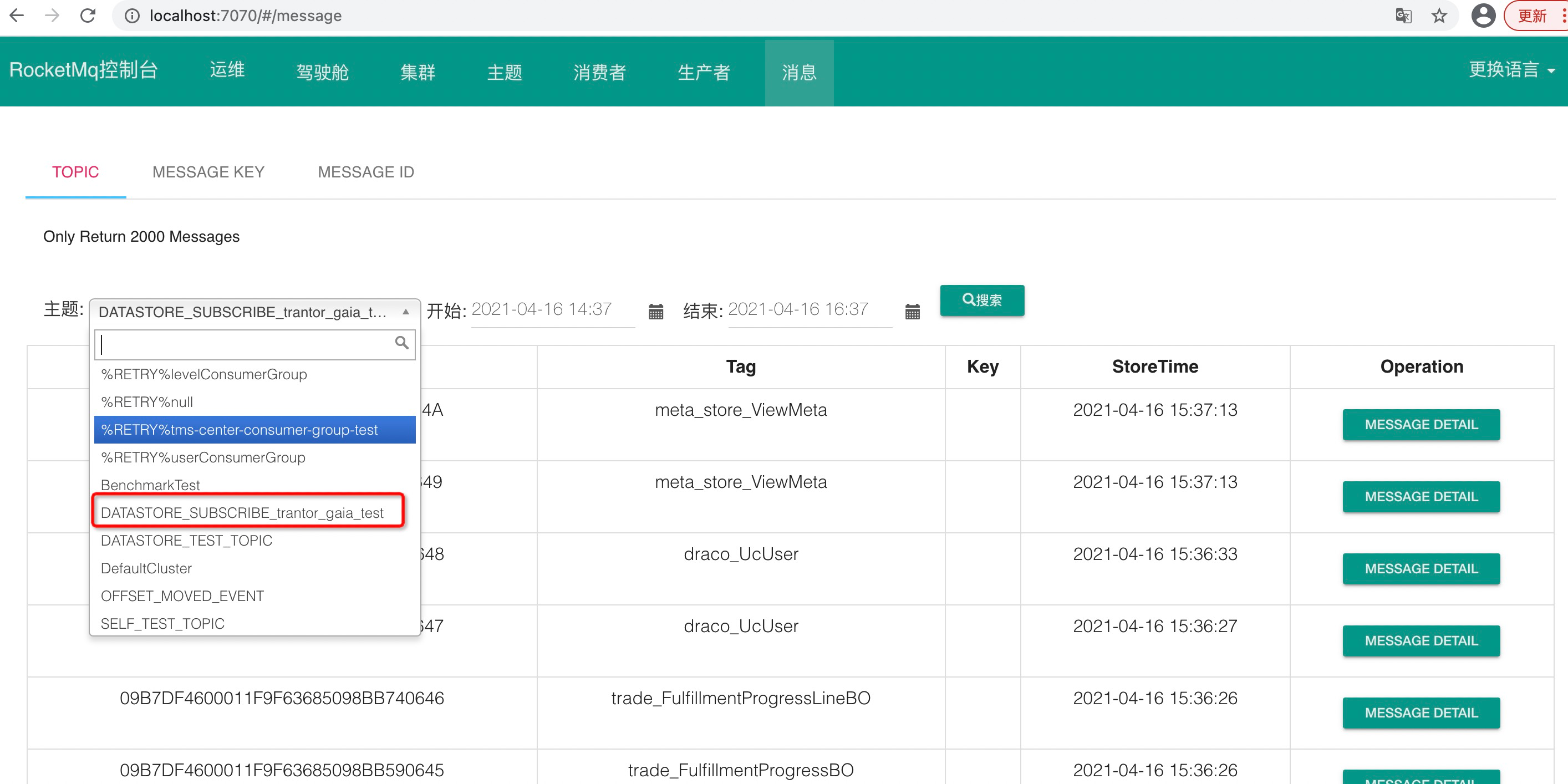

  • RocketMQ控制台切换到消息页，设置开始时间和结束时间，切换到对应环境的Topic，DS的Topic规则为DATASTORE_SUBSCRIBE_租户ID Topic

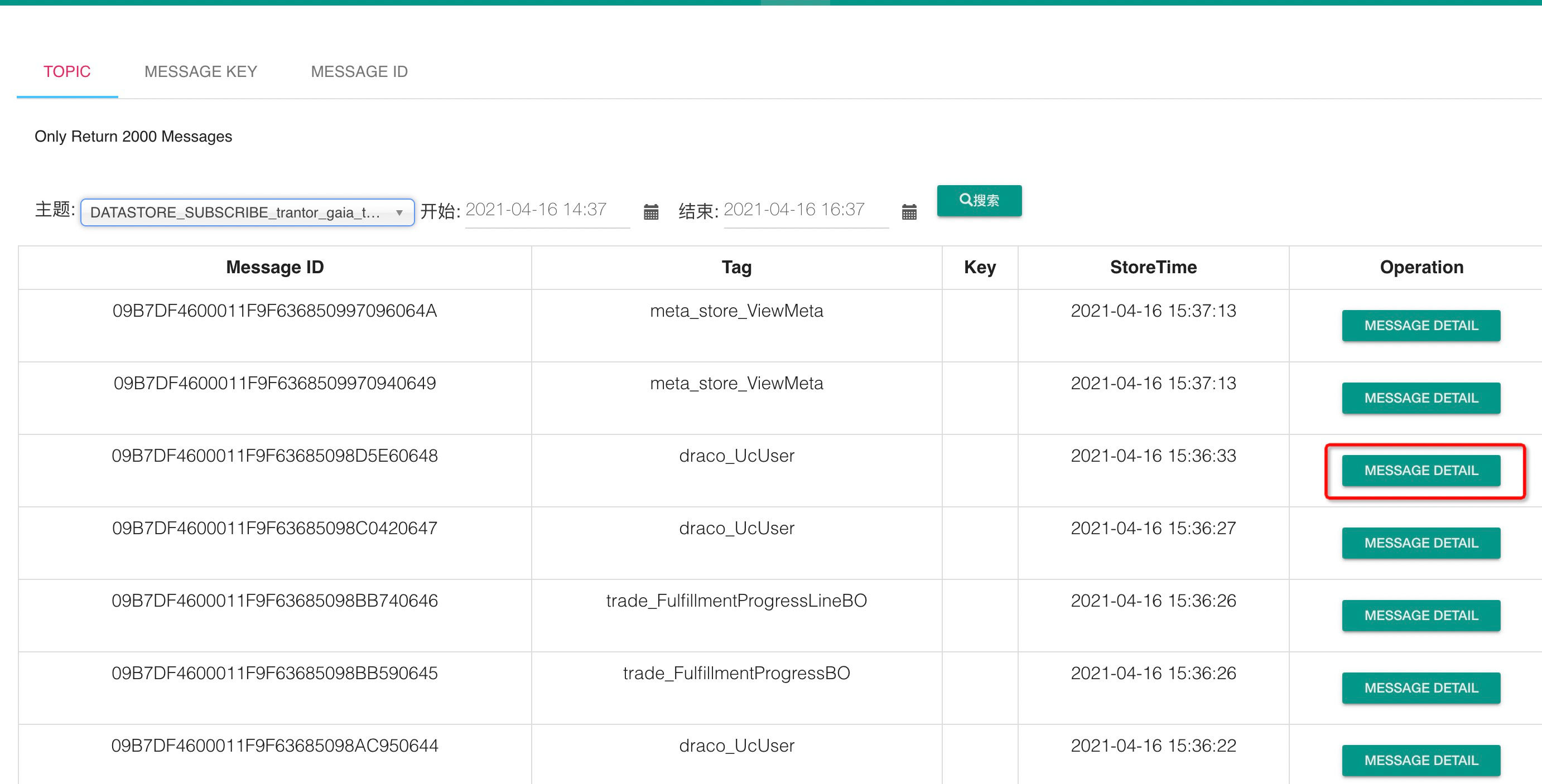

  • 如果MQ中存在相应的消息，查看MESSAGE DETAIL Message

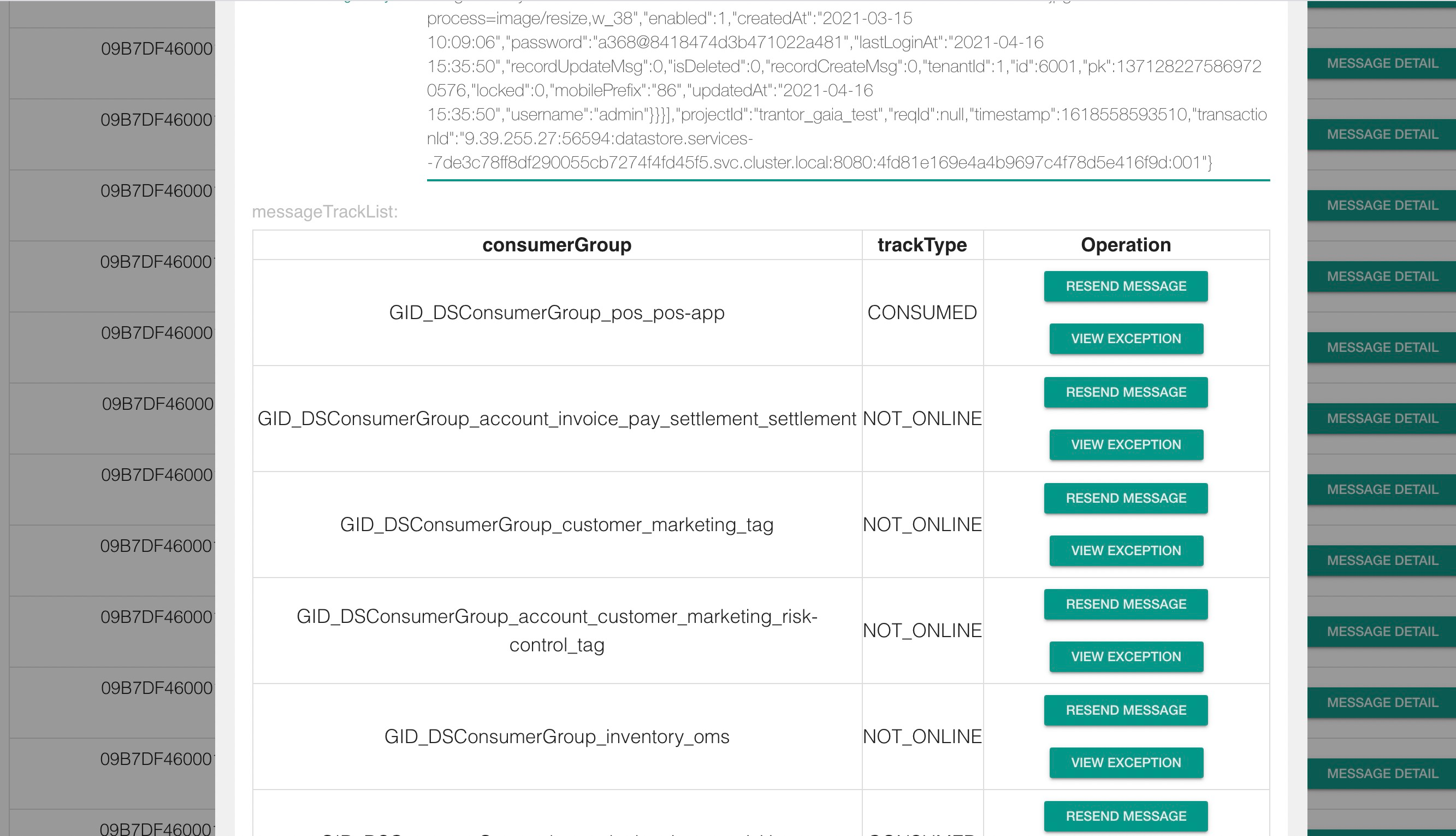

  • 找到相对应的ConsumerGroup，业务模块对应的ConsumerGroup在业务模块刚启动的时候会打印出来，关键日志如下，consumer group : comsumer

3.如果消息已经被消费，说明业务方已经收到并且处理过该消息，请检查业务代码。如果消息未被消费，并且没有投递，说明当前ConsumerGroup不在线。

2.有时会丢失某些消息

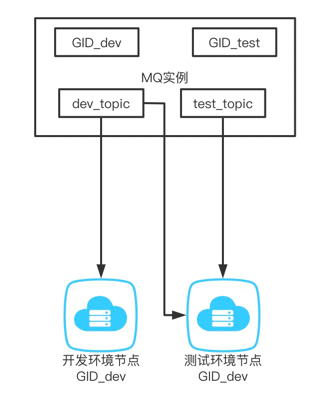

典型真实案例：某客户使用了DS的模型数据变更消息监听功能，使用的MQ为阿里云ONS，开发环境和测试环境使用了同一个MQ实例，不同的Topic，客户那边反馈开发环境经常会丢消息，检查阿里云RocketMQ控制台发现丢掉消息确实被投递了， 但是一直消费失败，但是当前业务模块中却找不到相关日志，非常奇怪，经过最后排查发现该问题是测试环境和开发环境配置成了相同的ConsumerGroup导致的。如下图：

错误实例

在同一个MQ实例中，开发环境和测试环境配置成了同一个ConsumerGroup，导致GID_dev会同时监听两个Topic，并且GID_dev存在两个消费节点，所以，dev_topic的消息有时候会投递到 测试环境节点中，导致开发环境节点消息丢失。

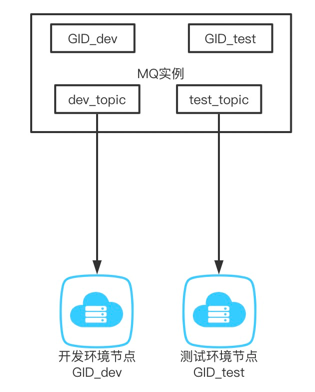

正确配置如下：

正确实例
