栅格 Grid

Grid

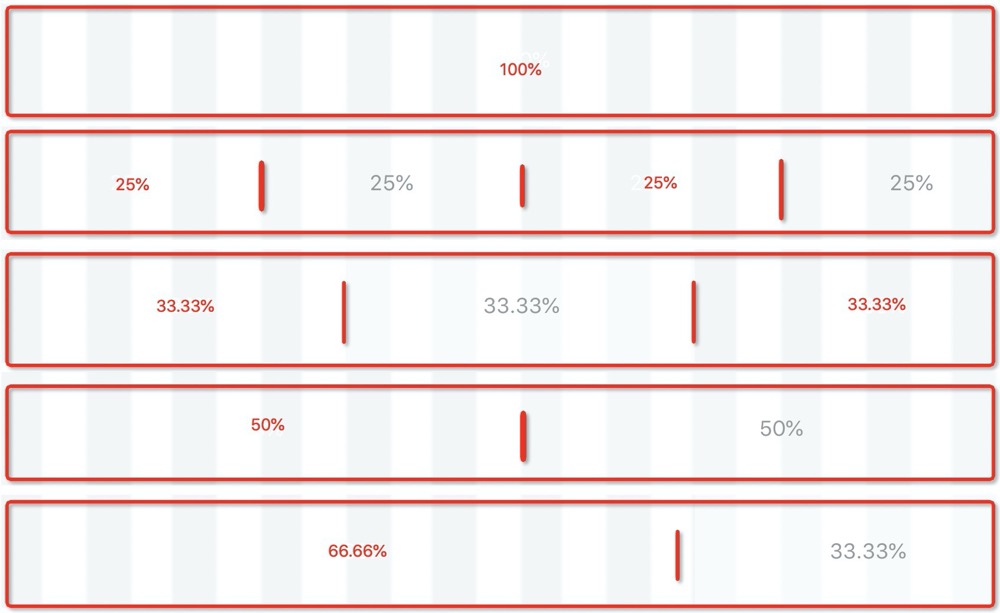

布局的栅格化系统，我们是基于行（row）和列（col）来定义信息区块的外部框架，以保证页面的每个区域能够稳健地排布起来。Row和Col可以相互嵌套。下面简单介绍一下它的工作原理：

通过row在水平方向建立一组column（简写col）
你的内容应当放置于col内，并且，只有col可以作为row的直接元素
栅格系统中的列是指1到24的值来表示其跨越的范围。例如，三个等宽的列可以使用.col-8来创建
如果一个row中的col总和超过 24，那么多余的col会作为一个整体另起一行排列

Row API

参数	说明	类型	默认值
align	flex 布局下的垂直对齐方式：`top` \| `middle` \| `bottom`	string	`top`
gutter	栅格间隔，可以写成像素值或支持响应式的对象写法 `{ xs: 8, sm: 16, md: 24}`	number \| object	0
justify	flex 布局下的水平排列方式：`start` \| `end` \| `center` \| `space-around` \| `space-between`	string	`start`
type	布局模式，可选 flex，现代浏览器下有效	string	-

Col API

IColProps

参数	类型	说明	默认值
span	number	栅格占位格数（1 ~ 24）	-
order	number	栅格顺序，flex 布局模式下有效	-
offset	number	栅格左侧的间隔格数，间隔内不可以有栅格	-
push	number	栅格顺序，flex 布局模式下有效	-
pull	number	栅格向左移动格数	-
xs	number	<400px 响应式栅格，可为栅格数或一个包含其他属性的对象	-
sm	number	≥400px	-
md	number	≥600px	-
lg	number	≥1024px	-
xl	number	≥1440px 响应式栅格，可为栅格数或一个包含其他属性的对象	-
xxl	number	≥1920px 响应式栅格，可为栅格数或一个包含其他属性的对象	-

应用场景

一般排版式布局，比如多个盒子几等分，按照宽度比例分等都可以采用grid布局，如下：

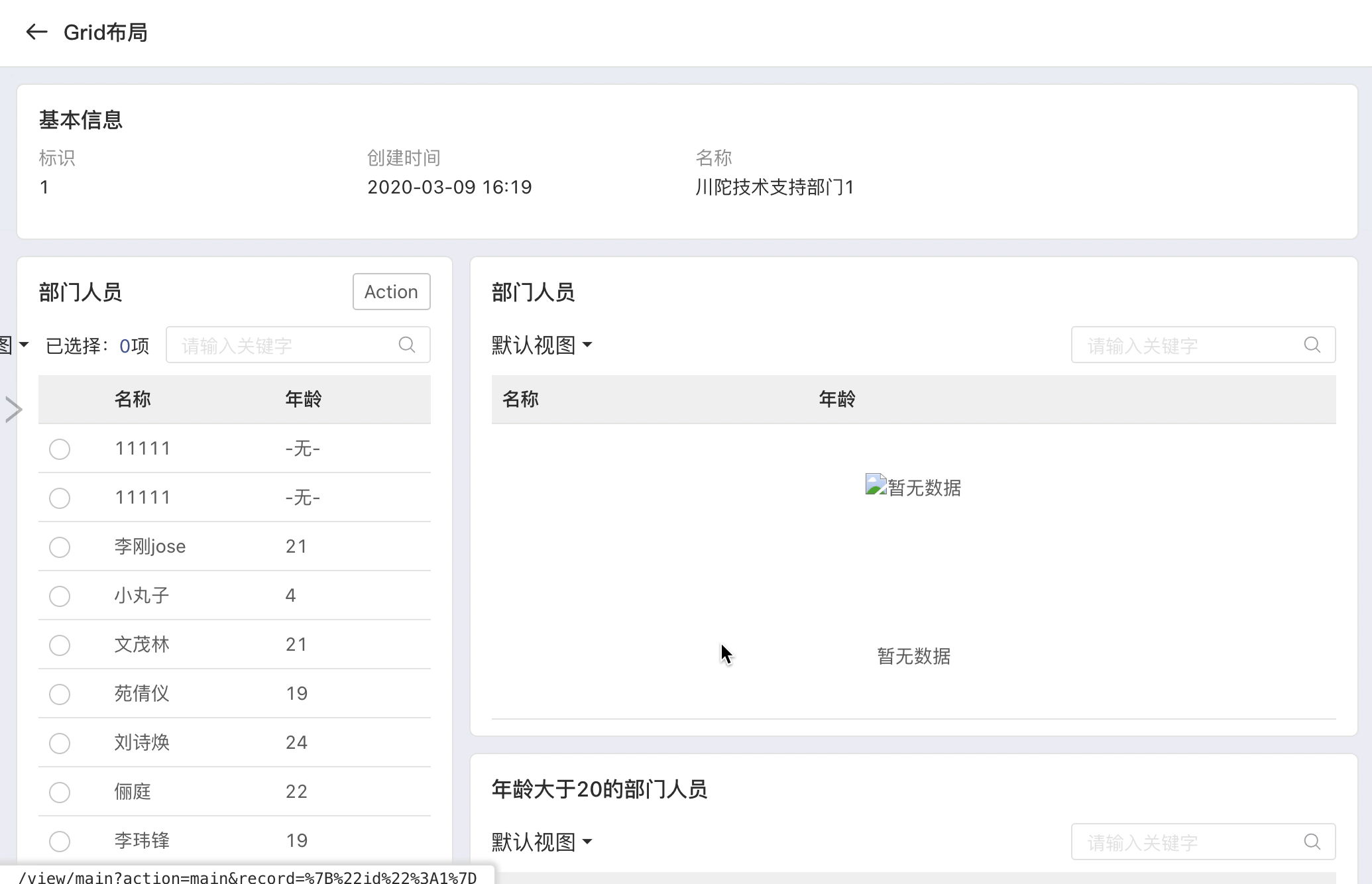

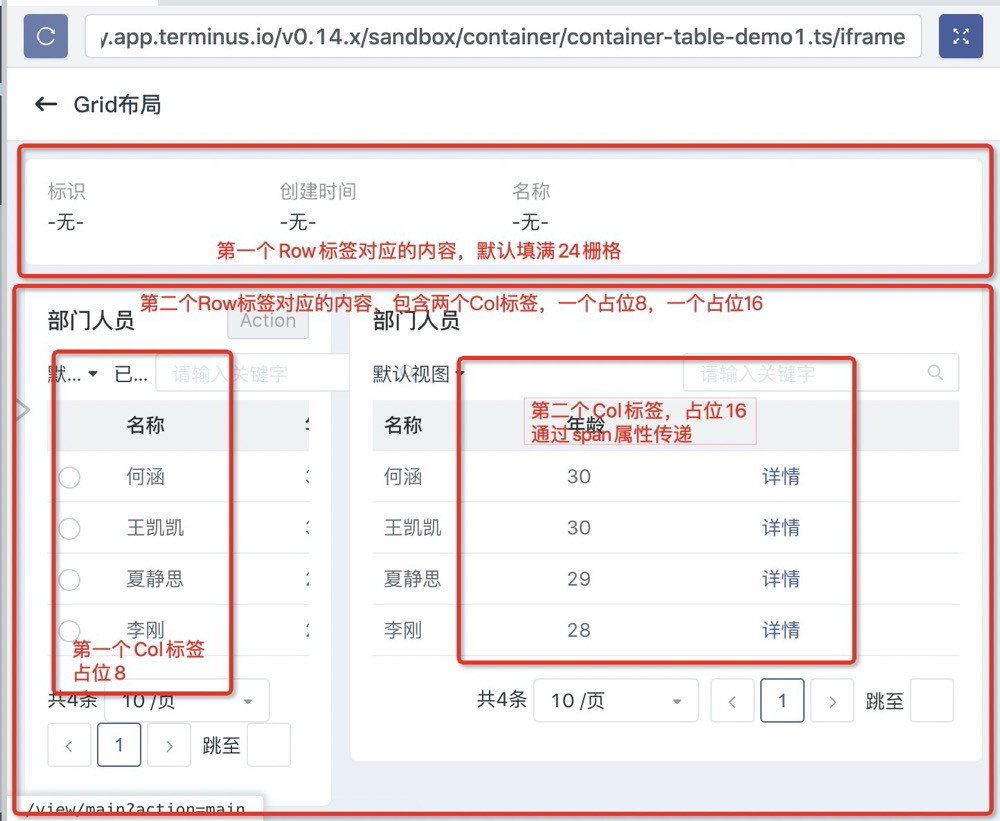

示例图

Grid 示例代码

<View title="Grid布局" version="2">
  <Row>
    <Detail key="department" model="trantor_doc_Department">
      <Fields>
        <Field name="id" />
        <Field name="createdAt" />
        <Field name="name" />
      </Fields>
    </Detail>
  </Row>
  <Row>
    <Col span="8">
      <Table title="部门人员" key="main" model="trantor_doc_Person" dataCondition="department.id = ?" dataParams="[#department.data.id]" singleSelection="#{true}">
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
        <Actions>
          <Action multi="#{true}" action="#{console.log}" label="Action"/>
        </Actions>
      </Table>
    </Col>
    <Col span="16">
      <!-- 所有 trantor_doc_Person 模型的 department 属性对应 key=department -->
      <Table title="部门人员" model="trantor_doc_Person" dataCondition="department.id = ?" dataParams="[#department.data.id]">
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
        <RecordActions label="操作">
          <Action action="#{console.log}" label="详情" openViewType="Dialog"/>
        </RecordActions>
      </Table>

      <!-- 所有 trantor_doc_Person 模型的 department 属性对应 key=department -->
      <Table title="年龄大于20的部门人员" model="trantor_doc_Person" dataCondition="department.id = ? and age > 20" dataParams="[#department.data.id]">
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
      </Table>
    </Col>
  </Row>
</View>

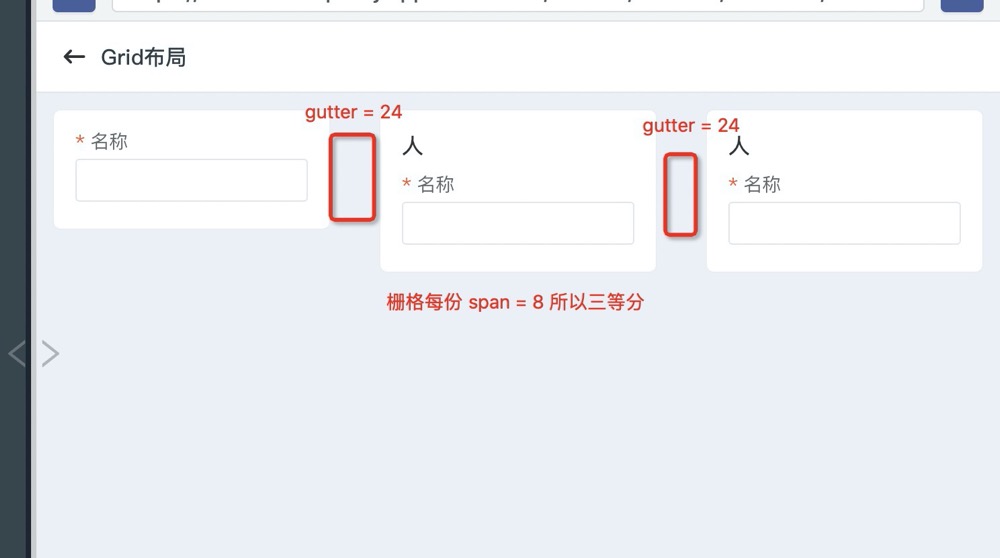

gutter 用法

<View title="Grid布局" version="2">
 <Row gutter="24">  <!-- 间距gutter -->
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>

flex 布局

垂直对齐

<View title="Grid布局" version="2">
 <Row type="flex" align="bottom">  <!-- 对应type = flex align 垂直对齐方式 比如当前的底部对齐 -->
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>

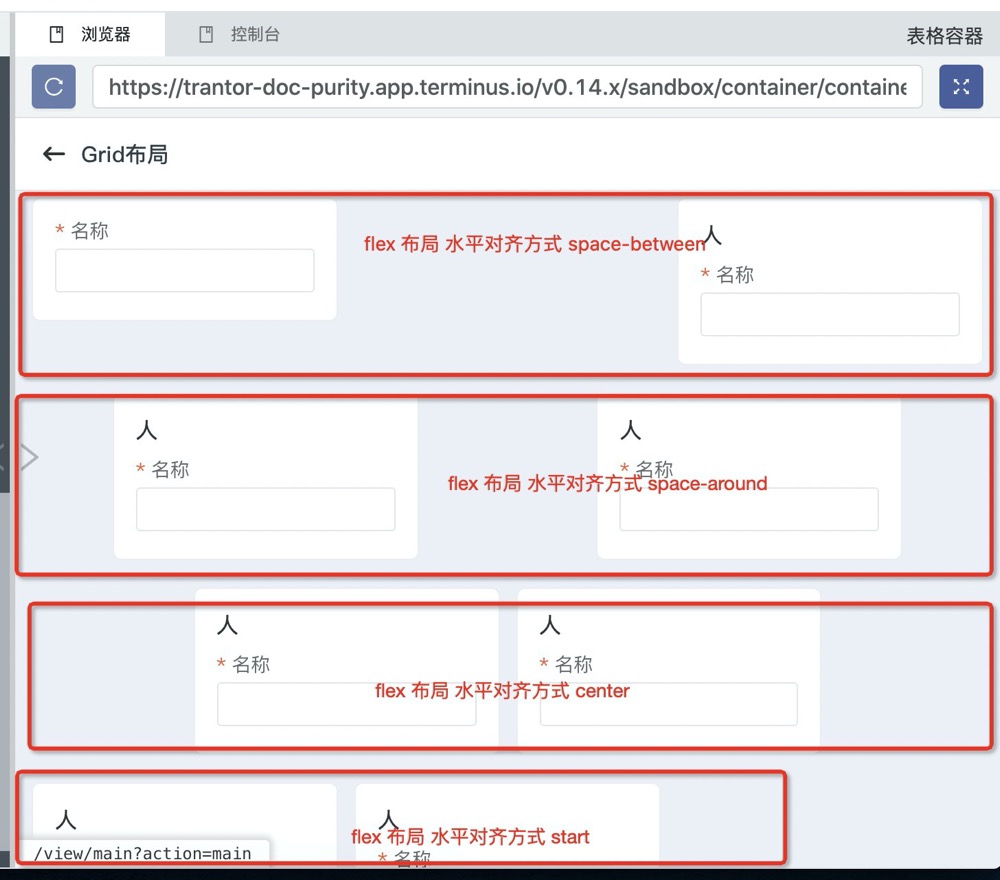

水平对齐

<View title="Grid布局" version="2">
 <Row type="flex" justify="space-between">  <!-- 对应type = flex justify 水平对齐方式  -->
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="space-around">
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="center">
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="start">
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>

用法

注意：当前例子为0.17.x 版本
