栅格 Grid

Grid

布局的栅格化系统，我们是基于行（row）和列（col）来定义信息区块的外部框架，以保证页面的每个区域能够稳健地排布起来。Row和Col可以相互嵌套。下面简单介绍一下它的工作原理：

  • 通过row在水平方向建立一组column（简写col）

  • 你的内容应当放置于col内，并且，只有col可以作为row的直接元素

  • 栅格系统中的列是指1到24的值来表示其跨越的范围。例如，三个等宽的列可以使用.col-8来创建

  • 如果一个row中的col总和超过 24，那么多余的col会作为一个整体另起一行排列

Row API

参数说明类型默认值
alignflex 布局下的垂直对齐方式：top | middle | bottomstringtop
gutter栅格间隔，可以写成像素值或支持响应式的对象写法 { xs: 8, sm: 16, md: 24}number | object0
justifyflex 布局下的水平排列方式：start | end | center | space-around | space-betweenstringstart
type布局模式，可选 flex，现代浏览器 下有效string-

Col API

参数说明类型默认值
span栅格占位格数（1 ~ 24）number-
offset栅格左侧的间隔格数，间隔内不可以有栅格number0
order栅格顺序，flex 布局模式下有效number0
pull栅格向左移动格数number0
push栅格顺序，flex 布局模式下有效number0
xs<400px 响应式栅格，可为栅格数或一个包含其他属性的对象number｜object0
sm≥400px 响应式栅格，可为栅格数或一个包含其他属性的对象效number｜object0
md≥600px 响应式栅格，可为栅格数或一个包含其他属性的对象number｜object0
lg≥1024px 响应式栅格，可为栅格数或一个包含其他属性的对象number｜object0
xl≥1440px 响应式栅格，可为栅格数或一个包含其他属性的对象number｜object0
xxl≥1920px 响应式栅格，可为栅格数或一个包含其他属性的对象number｜object0

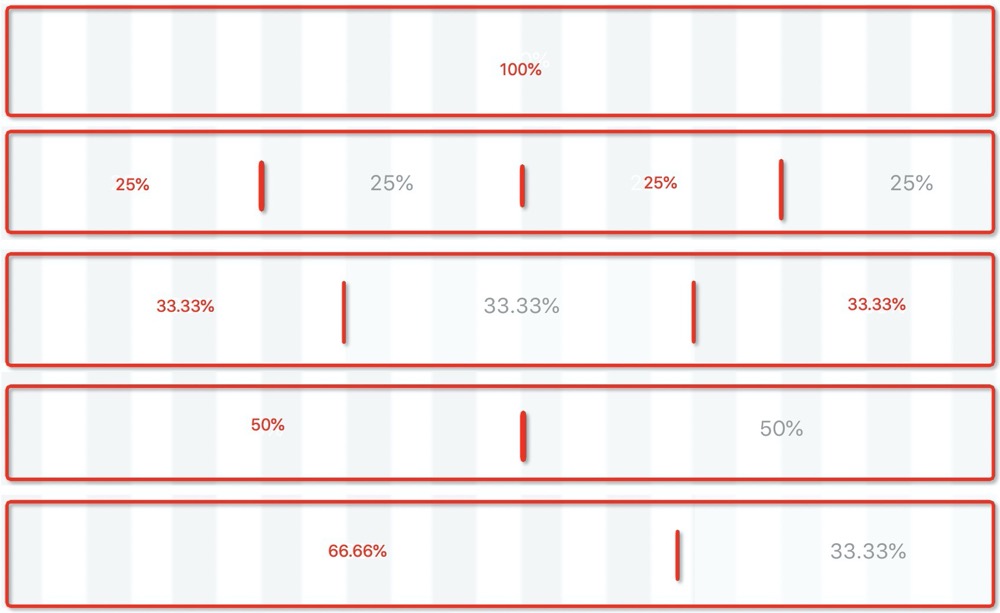

应用场景

一般排版式布局，比如多个盒子几等分，按照宽度比例分等都可以采用grid布局，如下：

18

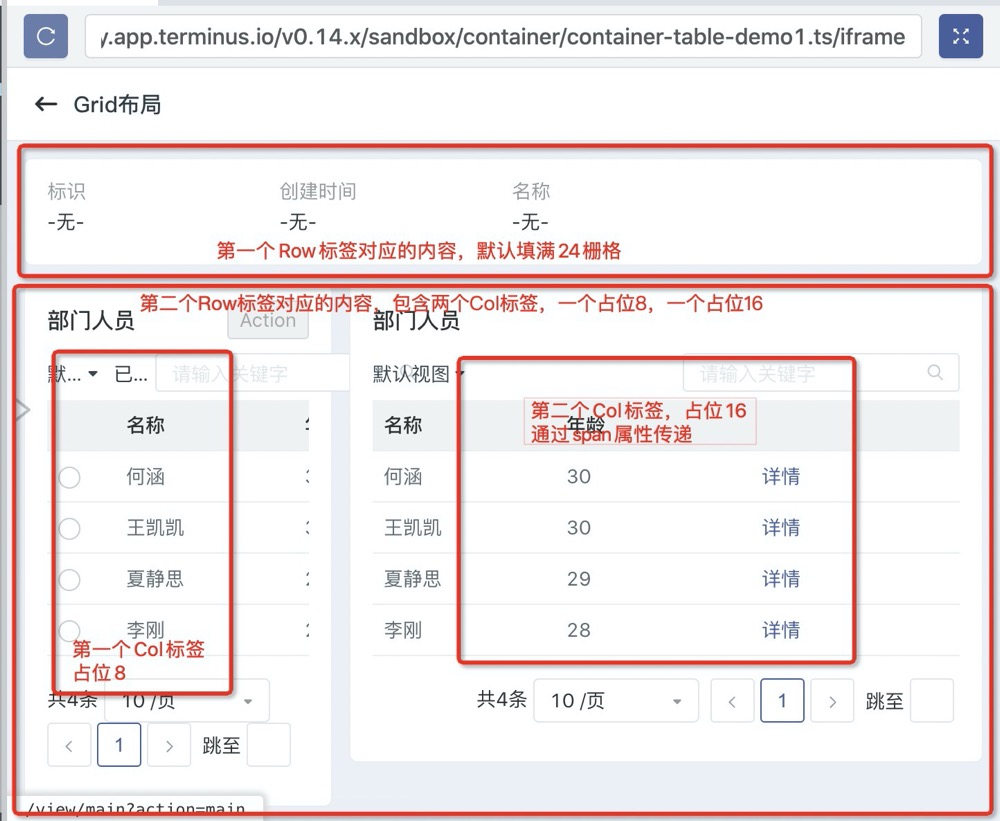

示例图

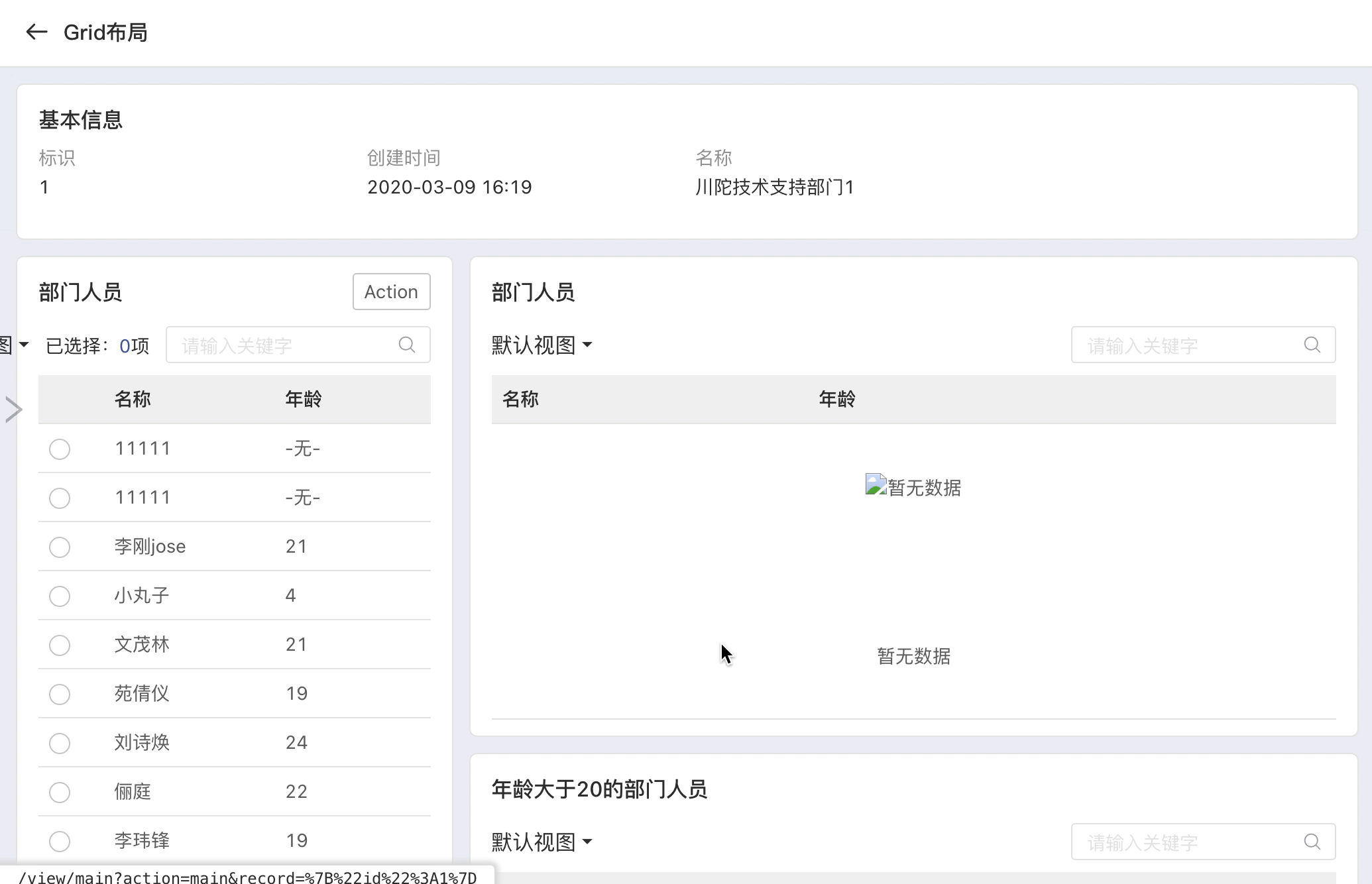

18 18

Grid 示例代码

<View title="Grid布局">
  <Row>
    <Detail key="department" model="trantor_doc_Department">
      <Fields>
        <Field name="id" />
        <Field name="createdAt" />
        <Field name="name" />
      </Fields>
    </Detail>
  </Row>
  <Row>
    <Col :span="8">
      <Table title="部门人员" key="main" model="trantor_doc_Person" related="department:department" singleSelection>
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
        <Actions>
          <Action multi @action="console.log" label="Action"/>
        </Actions>
      </Table>
    </Col>
    <Col :span="16">
      <!-- related：所有 trantor_doc_Person 模型的 department 属性对应 key=department -->
      <Table title="部门人员" model="trantor_doc_Person" related="department:department">
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
        <RecordActions label="操作">
          <Action @action="console.log" label="详情" openViewType="Dialog"/>
        </RecordActions>
      </Table>


      <!-- related：所有 trantor_doc_Person 模型的 department 属性对应 key=department -->
      <Table title="年龄大于20的部门人员" model="trantor_doc_Person" :related="{field:'department:department', condition: 'age > 20', context: {record: {id: 1}}}">
        <Fields>
          <Field name="name" />
          <Field name="age" />
        </Fields>
      </Table>
    </Col>
  </Row>
  <Row>
    <Table title="部门人员" model="trantor_doc_Person" related="department:department">
      <Fields>
        <Field name="name" />
        <Field name="age" />
      </Fields>
    </Table>
  </Row>
</View>

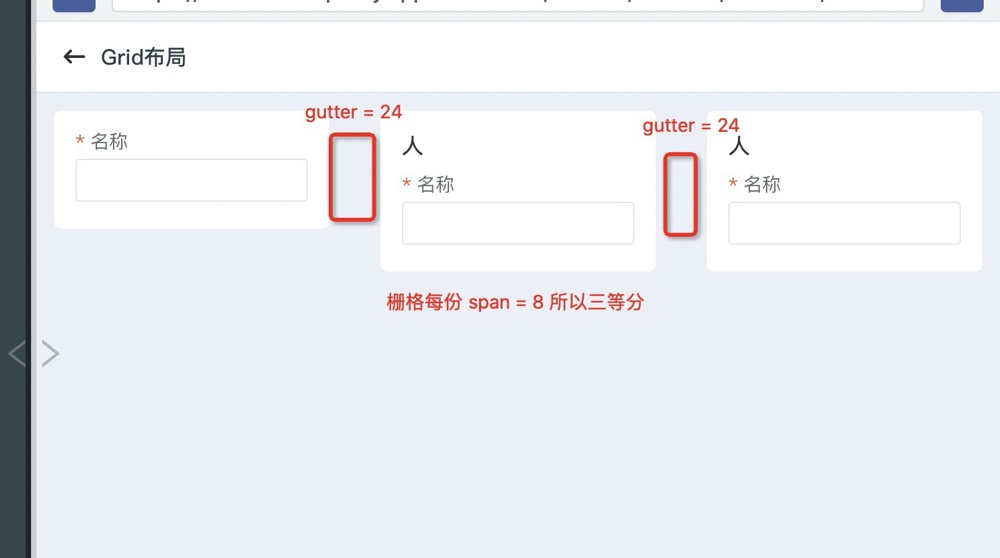

gutter 用法

18

<View title="Grid布局">
 <Row :gutter="24">  <!-- 间距gutter -->
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>

flex 布局

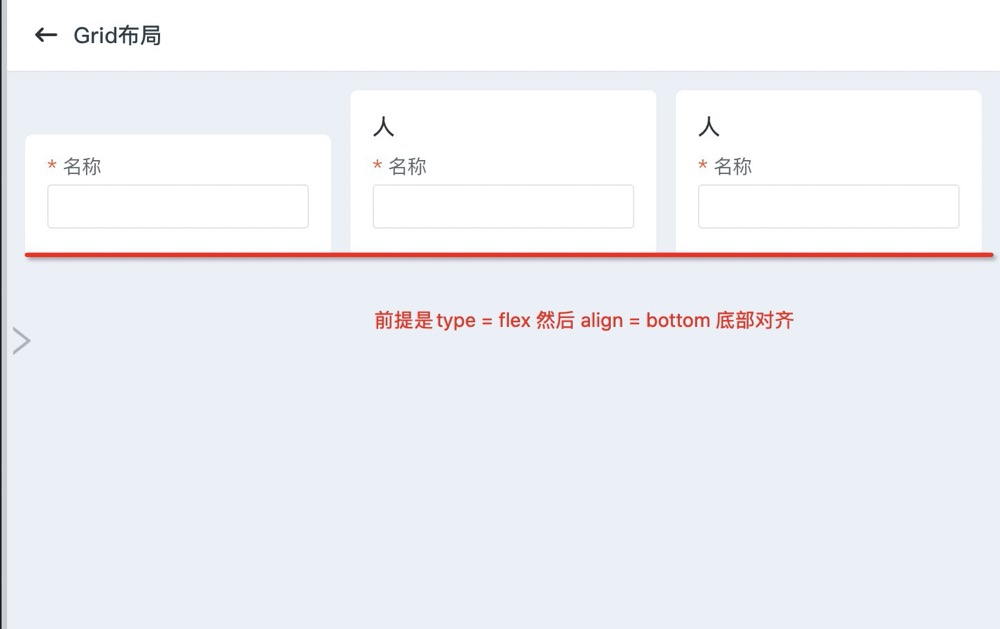

  1. 垂直对齐 18
<View title="Grid布局">
 <Row type="flex" align="bottom">  <!-- 对应type = flex align 垂直对齐方式 比如当前的底部对齐 -->
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>

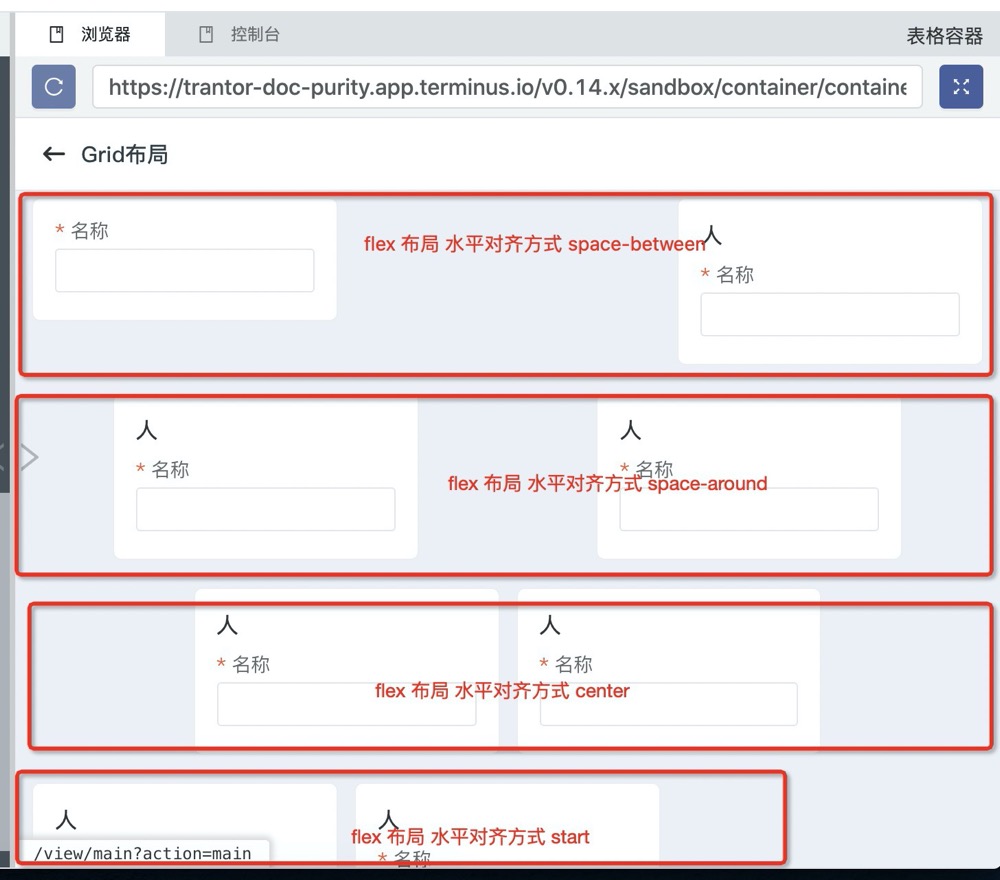

  1. 水平对齐 18
<View title="Grid布局">
 <Row type="flex" justify="space-between">  <!-- 对应type = flex justify 水平对齐方式  -->
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="space-around">
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="center">
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
 <Row type="flex" justify="start">
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
  <Col :span="8">
   <Form key="table" model="trantor_doc_Person">
     <Fields>
       <Field name="name" />
     </Fields>
    </Form>
  </Col>
 </Row>
</View>
